I / introdução
Introdução à prática
Esta primeira prática tem como objetivo familiarizar o aluno com a placa Arduino Mega 2560, a protoboard e componentes eletrônicos básicos utilizados em montagens experimentais. Nesta etapa, a placa será utilizada apenas como fonte de alimentação, sem programação de portas digitais.
Antes de iniciar a montagem, consulte o material introdutório sobre a plataforma Arduino e os elementos básicos que serão utilizados nesta prática.
II / instrumental e ferramental
Materiais utilizados
- Protoboard
- LED — Diodo Emissor de Luz
- Resistor de 300 Ω
- Arduino Mega 2560
Polarização do LED
O LED (Light Emitting Diode) é um diodo emissor de luz e possui polaridade. Sua ligação elétrica deve respeitar o sentido correto entre os dois terminais:
- Ânodo (+): terminal que deve ser conectado ao potencial mais positivo do circuito.
- Cátodo (−): terminal que deve ser conectado ao potencial mais baixo do circuito, normalmente em direção ao GND.
Em muitos LEDs convencionais, o terminal do ânodo é fisicamente mais longo e o cátodo é associado ao lado achatado do encapsulamento. Essa identificação visual auxilia a montagem, mas deve ser sempre conferida de acordo com o componente utilizado.
Resistor limitador de corrente
O resistor conectado em série com o LED é chamado de resistor limitador de corrente. Sua função é limitar a corrente elétrica que atravessa o LED, evitando valores superiores aos que o componente suporta.
Sem esse resistor, a corrente pode aumentar excessivamente e danificar o LED. Nesta prática será utilizado um resistor de 300 Ω em série com cada LED.
III / montagem
Montagem inicial
Monte o circuito com a placa Arduino Mega 2560 funcionando como fonte de alimentação para três LEDs conectados em paralelo.

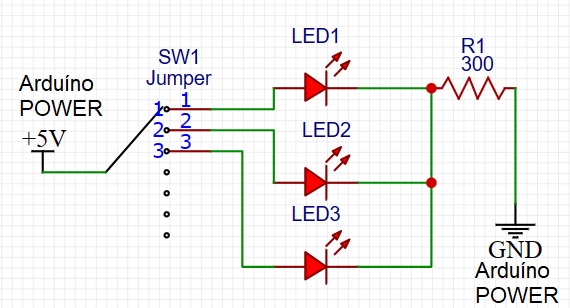

Figura 1 — Circuito com LEDs e resistores limitadores de corrente montado com o Arduino Mega 2560.
- Conecte o Arduino ao computador através da porta USB.
- Use os pinos de alimentação 5V e GND para alimentar as trilhas da protoboard.
- Em cada ramo, conecte um resistor limitador de corrente de 300 Ω em série com o LED.
- Observe a polarização do LED: ânodo (+) voltado para o lado positivo e cátodo (−) voltado para o retorno ao GND.
IV / atividades
Atividades sugeridas
- Identifique visualmente as trilhas de alimentação da protoboard.
- Verifique o comportamento do circuito ao inverter a polaridade de um LED.
- Compare o brilho dos LEDs quando os resistores são corretamente usados em série.
