Objetivo da prática

  • Utilizar pinos digitais do Arduino Mega 2560 para controlar três LEDs conectados às saídas da placa.
II / montagem III / programação

I / instrumental e ferramental

Materiais utilizados

Atenção: confira a polarização dos LEDs, os resistores limitadores de corrente e a conexão correta entre GND e os pontos de referência do circuito.

II / montagem

Montagem do circuito de saída

Monte três LEDs conectados a três pinos digitais do Arduino Mega 2560, cada LED com seu resistor limitador de corrente.

Arduino Mega 2560 D22 D23 D24 GND Shield simples de saída 300Ω 300Ω 300Ω Cada pino digital controla um LED via resistor limitador

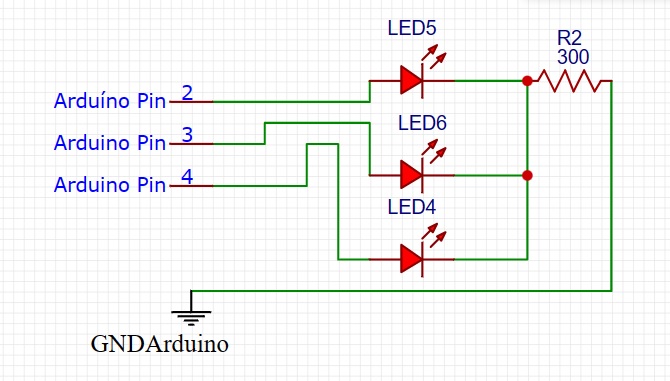

Figura 1 — Representação em SVG do circuito de saída: três pinos digitais controlando três LEDs.

  1. Escolha três pinos digitais de saída, por exemplo D22, D23 e D24.
  2. Conecte cada pino a um resistor de 300 Ω em série com um LED.
  3. Conecte o terminal de retorno dos LEDs ao GND.
  4. Utilize a IDE do Arduino para elaborar o código que acende cada LED.

III / programação

Atividades de programação

  1. Configure os três pinos digitais como saída.
  2. Acenda os LEDs individualmente.
  3. Programe uma sequência de acionamento dos LEDs.
  4. Altere o tempo entre os acionamentos para observar o comportamento do circuito.
Referência da linguagem Arduino
Código: saidaArduino.ino
Vídeo explicativo da prática
← anteriorPrática 1 — Conhecendo o Arduino 2560
