Cap. 5 — Circuitos
Comparadores

5.1 / Comparação de dois bits: A e B

Comparação de dois bits: A e B

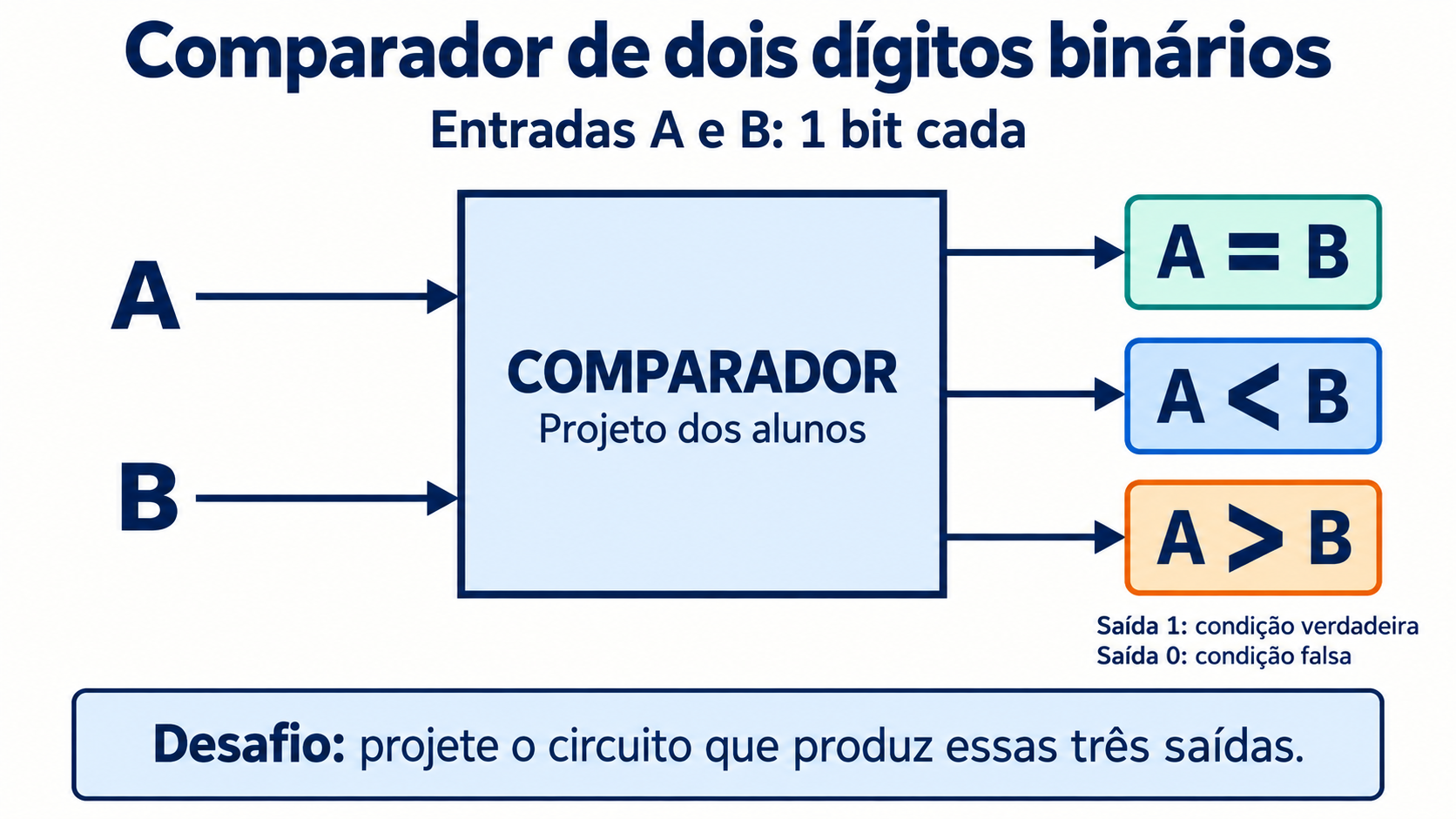

Um comparador de magnitude é um circuito combinacional que indica a relação entre dois valores. Começamos com dois bits no total: A e B, um bit por operando. Na próxima seção, cada operando terá dois bits.

As saídas são ativas em 1: G indica A > B; L indica A < B; E indica A = B. Para cada combinação estável de entradas, exatamente uma dessas três relações é verdadeira.

Expressões booleanas

G vale 1 apenas quando A = 1 e B = 0; L vale 1 apenas no caso contrário. E vale 1 quando ambos são 0 ou ambos são 1. O símbolo ~ indica NOT, · indica AND e + indica OR.

Circuito com portas AND, OR e NOT

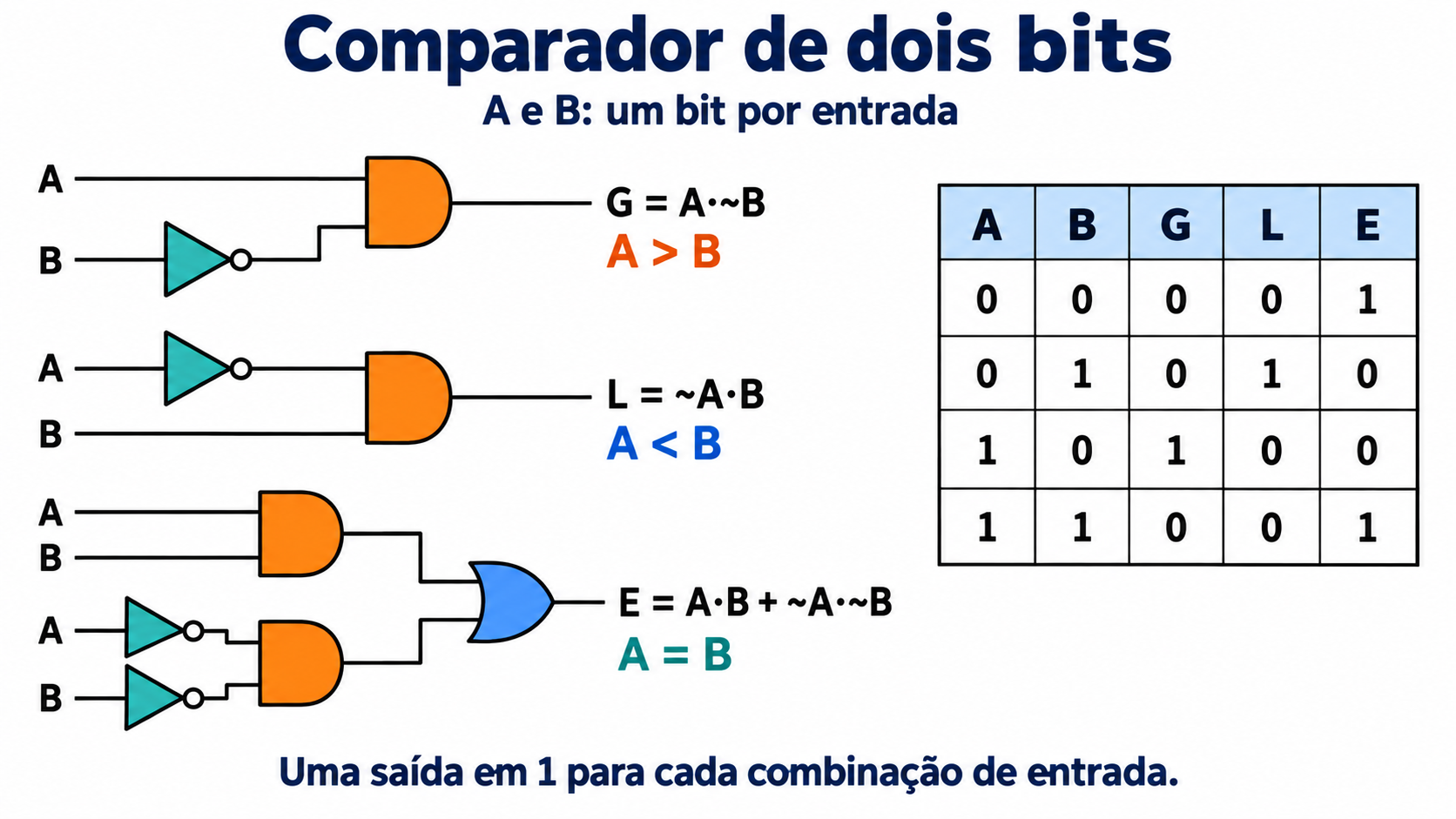

As saídas G e L usam uma AND cada, com uma entrada negada. Para E, duas AND reconhecem os casos 11 e 00, e uma OR combina esses casos. A repetição dos rótulos A e B na figura representa os mesmos sinais.

5.2 / Comparação de dois números de 2 bits

Comparação de dois números de 2 bits

Agora, A = A₁A₀ e B = B₁B₀ são palavras binárias sem sinal, com valores de 0 a 3. Existem quatro entradas físicas, portanto a tabela verdade contém 2⁴ = 16 combinações.

Primeiro comparamos A₁ e B₁, os bits mais significativos. Se forem diferentes, eles determinam a relação. Se forem iguais, a decisão depende de A₀ e B₀. Por exemplo, 10₂ > 01₂, mesmo que o bit menos significativo de A seja menor.

Tabela verdade completa

Mapas de Karnaugh

Em cada mapa, as linhas são A₁A₀ e as colunas são B₁B₀. Ambas seguem a ordem Gray 00, 01, 11, 10. Células nas bordas opostas também são adjacentes. Todas as entradas são válidas, portanto não há condições don't care.

Agrupamentos e expressões mínimas

Saída G: um grupo de quatro células ocupa as linhas 11 e 10 nas colunas 00 e 01. Um par ocupa as linhas 01 e 11 na coluna 00. Outro par ocupa a linha 11 nas colunas 00 e 10, unidas pela borda. Eles produzem, respectivamente:

Saída L: o grupo de quatro ocupa as linhas 00 e 01 nas colunas 11 e 10. Um par ocupa a linha 00 nas colunas 01 e 11. Outro ocupa as linhas 00 e 10 na coluna 11, unidas pela borda:

Saída E: as quatro células em 1 estão isoladas; células na diagonal não são adjacentes. A soma de produtos contém quatro mintermos:

Uma forma fatorada mais conveniente compara cada par de bits e exige igualdade nos dois pares:

Implementação do circuito

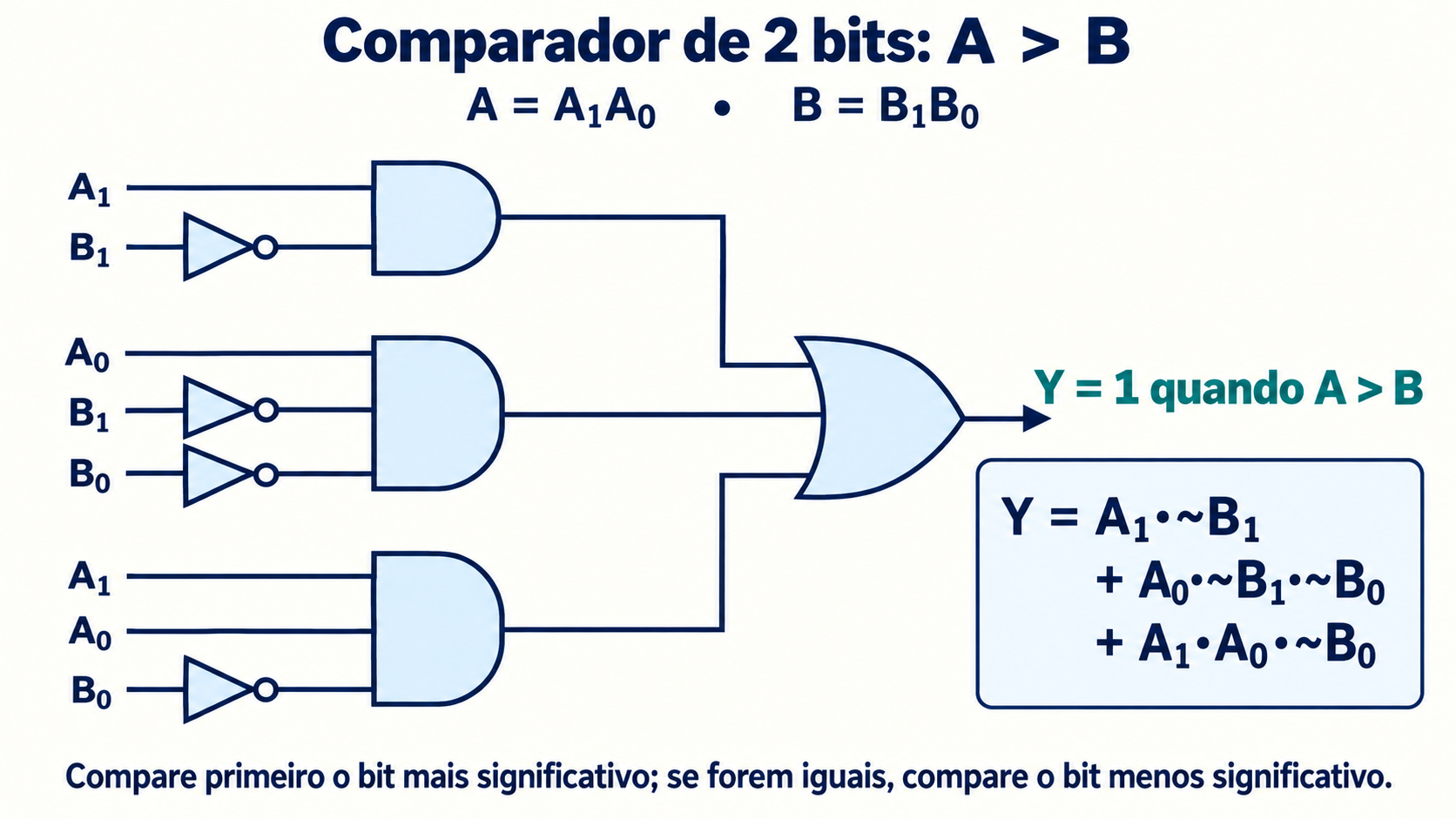

A figura dos slides implementa G: cada termo da expressão corresponde a uma porta AND; uma OR combina os três termos. As portas NOT fornecem os bits negados. Entradas com o mesmo rótulo recebem o mesmo sinal.

Para construir L, repetimos a estrutura de três AND e uma OR com os termos da expressão de L. Para E, duas redes AND–OR comparam os pares (A₁, B₁) e (A₀, B₀); suas saídas entram em uma AND final. Assim, as três saídas podem ser implementadas usando somente AND, OR e NOT.

5.3 / CI 7485: comparador de magnitude de 4 bits

CI 7485: comparador de magnitude de 4 bits

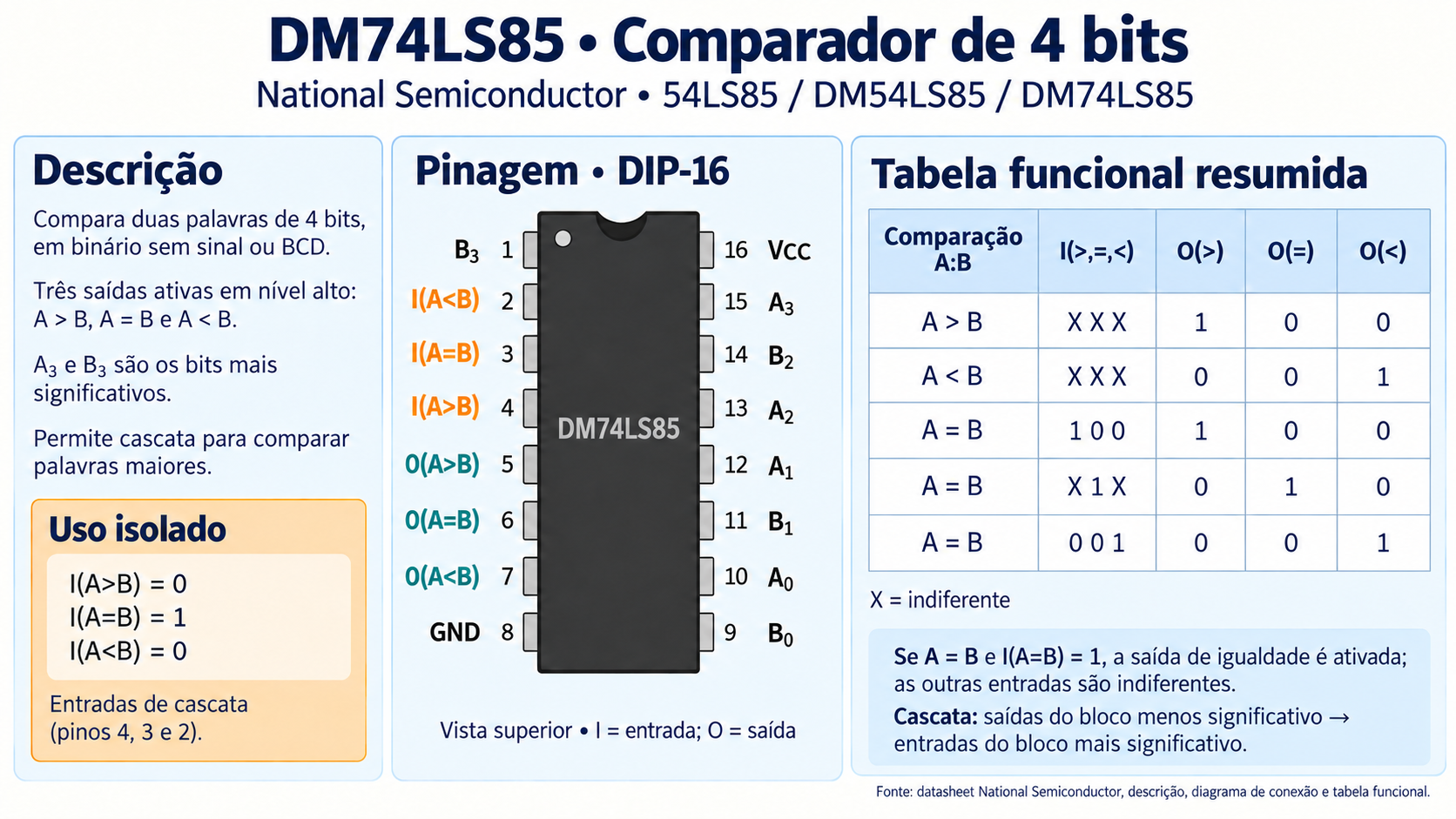

O 7485 reúne a comparação de duas palavras de quatro bits e sinais para expansão em cascata. A referência dos slides é o DM74LS85 da National Semiconductor. A e B podem representar valores binários sem sinal de 0 a 15 ou dígitos BCD válidos de 0 a 9. Não há validação de código BCD: entradas de 1010 a 1111 continuam sendo comparadas como valores binários.

Entradas e saídas

A₃ e B₃ são os bits mais significativos. As saídas O(>), O(=) e O(<) indicam a relação encontrada, em nível alto. As entradas I(>), I(=) e I(<) recebem o resultado de um estágio que compara bits menos significativos; elas não são bits adicionais dos operandos.

Uso isolado

Para comparar apenas duas palavras de quatro bits, ligue I(>) = 0, I(=) = 1 e I(<) = 0. Essa configuração informa que não há diferença em posições inferiores. Com ela, exatamente uma saída fica ativa para cada par de operandos.

Como os sinais de cascata afetam o resultado

Quando A e B diferem nos quatro bits locais, a relação local prevalece e as entradas de cascata são indiferentes. Quando as palavras locais são iguais, as entradas de cascata determinam o resultado conforme a tabela funcional.

X = 0 ou 1: o valor dessa entrada não altera as saídas na linha indicada. Na ordem I(>), I(=), I(<), a condição de igualdade é X1X, não 1XX. Assim, se A = B e as três entradas de cascata forem 1, O(=) será 1 e as outras saídas serão 0.

As duas últimas linhas completam os casos omitidos no resumo visual: com I(=) = 0, entradas de cascata 101 desativam todas as saídas, enquanto 000 ativa simultaneamente O(>) e O(<). Essas combinações não representam um resultado normal de comparação. A regra de uma única saída ativa pressupõe a configuração de uso isolado ou uma cascata corretamente inicializada.

Cascateamento para palavras maiores

1. Um primeiro CI compara os quatro bits menos significativos. Inicialize suas entradas de cascata com 0, 1 e 0 na ordem >, =, <.
2. Conecte O(>), O(=) e O(<) desse CI às entradas correspondentes do CI dos quatro bits mais significativos.
3. Leia o resultado nas saídas do CI mais significativo.

Se a parte mais significativa diferir, ela determina o resultado. Se for igual, o resultado da parte menos significativa decide. A mesma estrutura pode ser repetida para palavras maiores.

Referências

Material de apoio

• National Semiconductor — DM74LS85, descrição, pinagem e tabela funcional.
• DM74LS85 — folha de dados Fairchild, tabela funcional.
• Bibliografia da disciplina: Floyd, Sistemas Digitais: Fundamentos e Aplicações.
