Objetivos de aprendizagem

  • Classificar os barramentos quanto à funcionalidade: dados, endereços e controle
  • Descrever a estrutura hierárquica do barramento do sistema
  • Compreender a multiplexação de linhas de barramento
  • Diferenciar arbitração centralizada/distribuída e temporização síncrona/assíncrona
  • Reconhecer os principais padrões históricos de barramento (ISA, PCI, AGP, PCI-X)

Ao estudar este capítulo, procure relacionar três perguntas: o que cada sinal informa, quem pode iniciar uma transferência e em que momento a informação pode ser aceita.

O ponto de partida é o barramento paralelo compartilhado, modelo fundamental para compreender interconexões. As diferenças em relação aos enlaces seriais ponto a ponto aparecem ao final. A organização mantém a sequência do capítulo-base.

5.1 / Classificação funcional

Dados, endereços e controle

Um barramento é um meio de comunicação que permite a troca de informações entre módulos de um sistema computacional. No modelo compartilhado, vários módulos utilizam um mesmo conjunto de linhas, respeitando regras de acesso. Nas implementações elétricas, essas linhas conduzem sinais cujos níveis e transições representam bits.

O barramento, por si só, não armazena dados: ele os transporta. Registradores, buffers e filas existentes nas interfaces podem reter informações temporariamente, mas essa é uma função dos circuitos conectados à interconexão.

Quanto à função dos sinais, distinguem-se três grupos: dados, endereços e controle. A classificação é lógica: determinados projetos usam linhas físicas distintas para cada grupo; outros reutilizam as mesmas linhas em momentos diferentes. [1] [2]

Classificação funcional dos sinaisAs linhas são agrupadas pela função. O sentido dos dados depende da operação; sinais de controle podem ter origens diferentes.Três funções, uma comunicação coordenadaModelo paralelo compartilhado: CPU iniciadora; memória ou E/S como destino selecionado.Processadorinicia a transaçãoMemória principalinstruções e dadosMódulo de E/Sregistradores de interfaceENDEREÇOS · onde acessar?DADOS · o que transferir?CONTROLE · como e quando?Leitura: destino → iniciador • Escrita: iniciador → destinoFonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.1
Figura 5.1 — Classificação funcional dos sinais. As linhas são agrupadas pela função. O sentido dos dados depende da operação; sinais de controle podem ter origens diferentes.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de classificacaobarramentos.jpg do material-base.

Barramento de dados

Transporta as instruções buscadas na memória e os valores manipulados pelas instruções. No modelo convencional, é bidirecional: em uma escrita, o iniciador envia dados ao destino; em uma leitura, o destino fornece dados ao iniciador. Isso não significa que ambos possam dirigir simultaneamente as mesmas linhas: o protocolo define quem as utiliza em cada fase.

Barramento de endereços

Identifica a posição de memória ou o registrador de interface de E/S envolvido na operação. O endereço seleciona onde acessar; o sinal de controle informa qual operação executar. Em uma transação convencional, o endereço parte do iniciador em direção ao destino.

A CPU não é necessariamente o único módulo capaz de emitir endereços. Um controlador com capacidade de bus mastering, como um controlador de DMA, também pode iniciar acessos quando obtém autorização. A E/S pode usar um espaço de endereçamento próprio, com portas, ou compartilhar o espaço da memória (E/S mapeada em memória).

Barramento de controle

Reúne os sinais que coordenam operações, acesso e validade das informações. Alguns partem do iniciador, outros do destino ou de um controlador. A tabela apresenta funções típicas; nem todo padrão oferece todas elas como linhas separadas.

Sinais de controle típicos e suas funções
Sinal / funçãoSignificado
Escrita em memóriaSolicita que o dado seja gravado na posição indicada pelo endereço.
Leitura de memóriaSolicita que a memória apresente o conteúdo da posição endereçada.
Escrita em porta de E/STransfere um valor ao registrador da interface selecionada.
Leitura de porta de E/SObtém um valor do registrador da interface selecionada.
Confirmação de transferência (ACK)Informa aceitação ou disponibilidade dos dados, conforme o protocolo; pode também indicar conclusão.
Requisição do barramento (bus request)Indica que um possível iniciador deseja usar o barramento.
Concessão do barramento (bus grant)Autoriza o solicitante selecionado a assumir o barramento.
Requisição de interrupção (IRQ)Sinaliza uma interrupção pendente para atendimento pelo processador.
Confirmação de interrupçãoIndica que a requisição foi reconhecida; os detalhes dependem do sistema.
Relógio (clock)Fornece a referência temporal em um barramento síncrono.
Reinicialização (reset)Coloca módulos em estados iniciais definidos pelo projeto.

Largura e suas consequências

Em um barramento paralelo, a largura de um grupo corresponde ao número de linhas que transportam seus bits simultaneamente. Assim, 32 linhas de dados permitem transferir até 32 bits em uma transferência desse grupo. Largura de dados e largura de endereços são características diferentes e não precisam coincidir.

N = 2nn linhas de endereço permitem distinguir até N unidades endereçáveis.

O tamanho da unidade endereçável importa: com 32 bits de endereço e endereçamento por byte, o espaço teórico é de 232 bytes, ou 4 GiB. Isso não garante que toda essa capacidade esteja instalada ou disponível como RAM: parte do espaço pode estar reservada à E/S, e a implementação pode impor limites adicionais.

Uma largura maior de dados pode elevar a quantidade transferida por operação. Já a largura de endereços determina principalmente a capacidade de endereçamento; ampliá-la não torna automaticamente cada acesso mais rápido. Frequência, transferências por ciclo, latência, arbitragem e sobrecarga do protocolo também afetam o desempenho.

Taxa de pico = (W ÷ 8) × f × kW: bits de dados por transferência · f: ciclos/s · k: transferências de dados por ciclo.

Por exemplo, 32 bits, 33⅓ MHz e uma transferência de dados por ciclo resultam em aproximadamente 133 MB/s de pico. A taxa útil é menor quando há fases de endereço, esperas, disputas ou intervalos sem dados. MB/s usa bytes decimais; GiB usa potência de dois.

5.2 / Estrutura do barramento

Conectar módulos e organizar o tráfego

No modelo clássico, o barramento do sistema interliga processador, memória e módulos de E/S por condutores e interfaces. Um único segmento para todos os dispositivos simplifica a organização, mas pode se tornar um gargalo: os participantes disputam o mesmo recurso, e a carga elétrica e os atrasos de propagação limitam a operação.

Por isso, uma organização pode utilizar múltiplos barramentos em hierarquia. Pontes e controladores encaminham transações entre segmentos, adaptam protocolos e usam buffers para acomodar diferenças de velocidade. As denominações local, de sistema, de expansão e de alta velocidade descrevem uma organização didática histórica, não quatro níveis obrigatórios. [1]

a. Enviar dados: escrita

  1. Obter o direito de uso do segmento, se houver disputa.
  2. Apresentar endereço e comando de escrita, conforme o protocolo.
  3. Apresentar os dados e cumprir a condição de aceitação.
  4. Encerrar a transação e liberar os recursos utilizados.

b. Requisitar dados: leitura

  1. Obter o direito de uso do segmento, quando necessário.
  2. Apresentar endereço e comando de leitura.
  3. Aguardar a resposta e capturar os dados quando válidos.
  4. Encerrar a transação conforme o protocolo.

Esses passos são um modelo de transação simples. Há protocolos nos quais pedido e resposta são separados: o iniciador pode liberar o segmento enquanto o destino prepara os dados, permitindo que outra transação avance.

Estrutura hierárquica de barramentosAs conexões indicam os caminhos efetivos entre processador, memória e controladores. Os quatro nomes descrevem funções nesta arquitetura, não uma organização obrigatória de todo computador.Uma hierarquia para distribuir o tráfegoArquitetura didática histórica: pontes separam segmentos e adaptam seus protocolos.ProcessadorCache / pontecontroladores e buffersMemória principalLocalSistemaBARRAMENTO DE ALTA VELOCIDADERedecontroladorArmazenamentocontroladorVídeocontroladorPonte de expansãoadaptação e buffersBARRAMENTO DE EXPANSÃOPorta serialInterface de E/SOutros periféricosFonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.2
Figura 5.2 — Estrutura hierárquica de barramentos. As conexões indicam os caminhos efetivos entre processador, memória e controladores. Os quatro nomes descrevem funções nesta arquitetura, não uma organização obrigatória de todo computador.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de hierarquiabarramento.jpg do material-base.
Funções dos segmentos no modelo ilustrado
SegmentoPapel
LocalAtende a comunicação próxima ao processador, incluindo a interface com cache/ponte no modelo histórico.
Do sistemaConecta o subsistema processador/cache à memória principal e às pontes de E/S.
De alta velocidadeAtende controladores que demandam maior taxa de dados, evitando subordiná-los ao segmento mais lento.
De expansãoAgrega periféricos por uma interface ou ponte, com possível armazenamento temporário e adaptação de protocolo.

No esquema apresentado, o bloco cache/ponte faz a ligação entre os caminhos local, de memória e de E/S. Isso não significa que o controlador de cache de todo computador desempenhe essas funções. Em muitos projetos, caches e controlador de memória integram o processador; interconexões no chip e enlaces ponto a ponto substituem parte dos barramentos compartilhados.

5.3 / Multiplexação de barramento

Reutilizar linhas em momentos diferentes

Uma linha dedicada à função mantém uma finalidade específica, como transportar endereços ou dados. Também se pode falar em dedicação física quando um segmento atende apenas a um subconjunto de módulos. São aspectos diferentes: quais componentes compartilham o caminho e quais funções compartilham as linhas.

Na multiplexação no tempo, o mesmo conjunto físico assume funções distintas em fases diferentes. Um exemplo comum é o grupo AD (address/data): primeiro transporta o endereço; depois, os dados. O protocolo identifica a fase por sinais de controle ou por sua sequência definida. Um sinal de validade ou de captura de endereço pode orientar o receptor a retê-lo em um registrador. [1] [2]

Multiplexação de endereços e dadosNa solução multiplexada, o endereço vem antes dos dados da mesma transação. A economia ilustrada considera apenas A e D; não inclui controle, alimentação ou terra.Linhas dedicadas × linhas multiplexadasExemplo: endereço de 32 bits e dados de 32 bits; linhas de controle não incluídas na contagem.LINHAS DEDICADASLINHAS MULTIPLEXADASfase de endereçofase de dadosfase de endereçofase de dadosA[31:0]Endereço mantidoD[31:0]sem dado válidoDado válidoAD[31:0]EndereçoDadoSinal de controle identifica cada fase.O receptor captura e retém o endereço.64 linhas para A + Dendereço e dados em grupos separados32 linhas para ADmesmo grupo reutilizado no tempoMenos pinos e trilhas; fases adicionais e lógica de captura têm custo.Fonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.3
Figura 5.3 — Multiplexação de endereços e dados. Na solução multiplexada, o endereço vem antes dos dados da mesma transação. A economia ilustrada considera apenas A e D; não inclui controle, alimentação ou terra.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2].

Como endereço e dados usam as mesmas linhas, eles não podem ocupar simultaneamente esse grupo físico. O circuito precisa preservar a seleção do destino após a fase de endereço. O benefício é a redução de pinos, trilhas e custo; em contrapartida, há lógica adicional de seleção e captura e pode haver maior tempo por transação.

5.4 / Protocolos de barramento

Regras para acessar e transferir

Um protocolo de barramento define como uma transação começa, como o destino é selecionado, quem dirige cada sinal, quando os dados são válidos e como ocorre a conclusão. Também pode prever tratamento de erros, cancelamentos e limites de espera. Duas questões centrais são a arbitração e a temporização.

5.4.1 Arbitração de barramentos

Quando vários módulos podem iniciar operações em um mesmo segmento compartilhado, é preciso decidir qual deles terá acesso. A arbitração seleciona o próximo iniciador e evita que fontes incompatíveis conduzam as mesmas linhas ao mesmo tempo. A restrição se aplica ao recurso compartilhado: segmentos independentes podem operar em paralelo.

Na arbitração centralizada, um árbitro recebe solicitações e concede o acesso segundo uma política. Ele pode ser um circuito separado ou fazer parte de outro módulo. Na arbitração distribuída, os próprios participantes contêm lógica de acesso e resolvem a disputa de acordo com regras comuns, sem um árbitro central único. [2]

Arbitração centralizada e distribuídaDMA é o mecanismo de acesso direto à memória. O controlador de DMA pode disputar o barramento; o árbitro não precisa transportar os dados.Quem pode iniciar a próxima transação?A arbitração resolve a disputa entre possíveis iniciadores de um segmento compartilhado.CENTRALIZADADISTRIBUÍDAÁrbitroaplica a política de acessoCPUDMAE/Srequisições ↑ / concessão ↓Um árbitro; várias políticas possíveis.CPU+ lógica de acessoDMA+ lógica de acessoE/S+ lógica de acessosinais de arbitragem compartilhadosOs módulos decidem pelo protocolo.Prioridade fixa pode causar espera indefinida; rodízio pode melhorar a equidade.Fonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.4
Figura 5.4 — Arbitração centralizada e distribuída. DMA é o mecanismo de acesso direto à memória. O controlador de DMA pode disputar o barramento; o árbitro não precisa transportar os dados.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de controladorbarramento.jpg do material-base.

A organização da decisão e a política de escolha são dimensões distintas. Prioridade fixa favorece certos solicitantes e pode provocar inanição de outros; rodízio (round-robin) alterna oportunidades de acesso. Uma concessão pode valer para uma transação ou para uma rajada, conforme o padrão.

Na terminologia tradicional, mestre (master) é quem inicia a transação, e escravo (slave) é o módulo que responde. Neste texto, também são usados os termos iniciador e destino. Os papéis pertencem à operação: não são necessariamente atributos permanentes do componente.

Papéis dos módulos e direção dos dadosO iniciador emite o comando. Na leitura, o destino fornece os dados; na escrita, o iniciador os fornece. Os termos tradicionais master/slave correspondem a esses papéis.Iniciar a operação não é sempre enviar os dadosO papel de cada participante é definido para a transação em curso.LEITURAIniciador (mestre)CPU ou controlador de DMADestino (escravo)memória ou módulo de E/Sendereço + comandodadosESCRITAIniciador (mestre)CPU ou controlador de DMADestino (escravo)memória ou módulo de E/Sendereço + comandodadosA confirmação retorna do destino conforme as regras do protocolo.Fonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.5
Figura 5.5 — Papéis dos módulos e direção dos dados. O iniciador emite o comando. Na leitura, o destino fornece os dados; na escrita, o iniciador os fornece. Os termos tradicionais master/slave correspondem a esses papéis.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de masterslavebarramento.jpg do material-base.

Em uma leitura, o destino dirige as linhas de dados mesmo sem ter iniciado a operação. Portanto, “ser mestre” não significa “ser sempre a fonte dos dados”. De modo semelhante, uma interrupção solicita atendimento da CPU; não equivale, por si só, a uma concessão de controle do barramento.

5.4.2 Temporização de barramentos

A temporização define como os eventos de uma transferência se coordenam e quais intervalos tornam a informação confiável. Os dois modelos básicos são o síncrono e o assíncrono.

Transmissão síncrona

Os participantes usam um relógio comum como referência. O protocolo estabelece em quais bordas ou fases os sinais podem mudar e ser amostrados. O clock do barramento não precisa ter a mesma frequência do clock interno da CPU.

O iniciador apresenta endereço e comando; o destino responde dentro dos intervalos previstos. Se o protocolo permitir e o destino precisar de mais tempo, sinais como READY ou WAIT prolongam a transação em estados de espera (wait states). A espera ocupa tempo de comunicação; seu efeito sobre a execução da CPU depende da arquitetura, das caches e da capacidade de sobrepor operações.

Temporização síncronaO endereço e READ são estabelecidos após t0. Neste protocolo ilustrativo, t3 seria a primeira conclusão possível. Como READY ainda está baixo nessa borda, insere-se um ciclo de espera (t3–t4); a leitura termina em t4.Leitura síncrona com um estado de esperaExemplo didático: amostragem nas bordas de subida; READY indica conclusão possível.t0t1t2t3t4CLOCKENDEREÇOREADREADYEndereço válidoesperacapturaDADOSDado válidoDados válidos antes de t4 e mantidos após t4 pelo intervalo exigido.Fonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.6
Figura 5.6 — Temporização síncrona. O endereço e READ são estabelecidos após t0. Neste protocolo ilustrativo, t3 seria a primeira conclusão possível. Como READY ainda está baixo nessa borda, insere-se um ciclo de espera (t3–t4); a leitura termina em t4.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de barramentosincrono.jpg do material-base.

Na borda de captura, os dados precisam estar estáveis por um intervalo anterior (setup) e posterior (hold). O período do relógio deve acomodar os atrasos relevantes. Distribuição do clock, diferenças de chegada do sinal (skew) e carga elétrica dificultam o aumento da frequência em barramentos paralelos extensos.

Transmissão assíncrona

Uma transferência assíncrona não depende de um relógio global do barramento para definir todas as suas fases. A sequência avança por eventos e confirmações, em um mecanismo de handshake. Isso não significa ausência de temporização: há atrasos de propagação, exigências de estabilidade e condições para reconhecer cada sinal.

Temporização assíncronaExemplo de leitura com sinais ativos em nível alto. O destino apresenta os dados antes de ativar ACK e os mantém até reconhecer a retirada de REQ. As setas tracejadas mostram dependências, não ciclos de relógio.Leitura assíncrona: handshake em quatro fasesSem relógio global para coordenar esta transação; há requisitos de tempo e causalidade.1 · REQ ↑2 · ACK ↑3 · REQ ↓4 · ACK ↓REQACKDADOSDado válidoREQ: iniciador → destino | ACK: destino → iniciadorO iniciador captura o dado ao reconhecer ACK e então retira REQ.Fonte: elaboração própria; conceitos de Stallings (2016) e Tanenbaum e Austin (2013).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.7
Figura 5.7 — Temporização assíncrona. Exemplo de leitura com sinais ativos em nível alto. O destino apresenta os dados antes de ativar ACK e os mantém até reconhecer a retirada de REQ. As setas tracejadas mostram dependências, não ciclos de relógio.Fonte: Elaboração própria; conceitos: Stallings [1] e Tanenbaum e Austin [2]. Redesenho conceitual de barramentoassincrono.jpg do material-base.
  1. REQ é ativado: o iniciador já estabeleceu endereço e comando e sinaliza a requisição.
  2. ACK é ativado: em uma leitura, o destino apresenta dados válidos e confirma a resposta.
  3. REQ é retirado: o iniciador reconhece ACK, captura o dado e sinaliza o encerramento de sua solicitação.
  4. ACK é retirado: o destino reconhece o término e retorna ao estado de repouso.

A figura apresenta um handshake de quatro fases, com retorno a zero; há outros protocolos. Em uma escrita, o iniciador disponibiliza o dado antes da requisição e o mantém pelo intervalo exigido até a aceitação. O significado preciso de ACK depende da operação e do padrão.

Comparação entre modelos de temporização
AspectoSíncronoAssíncrono
ReferênciaClock e regras de amostragem.Dependências entre eventos e confirmações.
DuraçãoOrganizada por ciclos ou fases; pode incluir espera.Adapta-se aos tempos de resposta, com custo de handshake.
Vantagem possívelSequenciamento regular e implementação previsível.Acomodação de participantes com tempos diferentes.
LimitaçõesDistribuição de clock, margens temporais e ciclos de espera.Lógica de coordenação e atrasos de ida e volta dos sinais.
5.5 / Padrões de barramento

Padrões, taxas e contexto histórico

Um padrão especifica aspectos lógicos, elétricos, temporais e físicos da comunicação: sinais, transações, níveis de tensão, condições de operação e, quando aplicável, conectores. A lista a seguir preserva os padrões do capítulo-base, distinguindo variantes e evitando confundir clock com taxa de transferência.

Características de padrões históricos — configurações de referência
PadrãoDadosClock / taxaObservação
ISA
Industry Standard Architecture
8 ou 16 bitsReferência típica do ISA de 16 bits: cerca de 8,33 MHz.O barramento de 8 bits do PC original operava próximo de 4,77 MHz. Não se deve atribuir um clock único a toda a linhagem.
PCI convencional
Peripheral Component Interconnect
32 bits na configuração clássica; há versões de 64 bits.33⅓ MHz na configuração clássica; há variantes de 66⅔ MHz.Paralelo e compartilhado. Pico clássico de aproximadamente 133 MB/s, com 32 bits.
AGP 1.0
Accelerated Graphics Port
32 bitsClock de referência ≈ 66⅔ MHz; modos 1× e 2×.Conexão dedicada ao vídeo. Picos aproximados de 267 e 533 MB/s.
AGP 2.0 / 3.032 bitsModos 4× e 8×, respectivamente, com referência ≈ 66⅔ MHz.Picos aproximados de 1,07 e 2,13 GB/s. Versão, modo e tensão devem ser compatíveis.
PCI-X 1.0
PCI eXtended
64 bits na configuração de referência.Operação a 66, 100 ou 133 MHz, conforme a implementação.Pico de aproximadamente 1,06 GB/s a 133 MHz e 64 bits.
PCI-X 2.064 bits na configuração de referência; outras larguras são previstas.Classes 266 e 533: cerca de 266 / 533 milhões de transferências por segundo, com DDR / QDR sobre referência próxima de 133 MHz.Picos de aproximadamente 2,13 e 4,26 GB/s em 64 bits. A revisão também contempla classes inferiores.

Fontes da comparação: Tanenbaum e Austin [2] para o contexto de barramentos; PCI-SIG [3, 4] para PCI e PCI-X; Intel [5, 6] para AGP e IBM/Intel [7] para ISA. Os valores são nominais e arredondados, não medições de taxa útil.

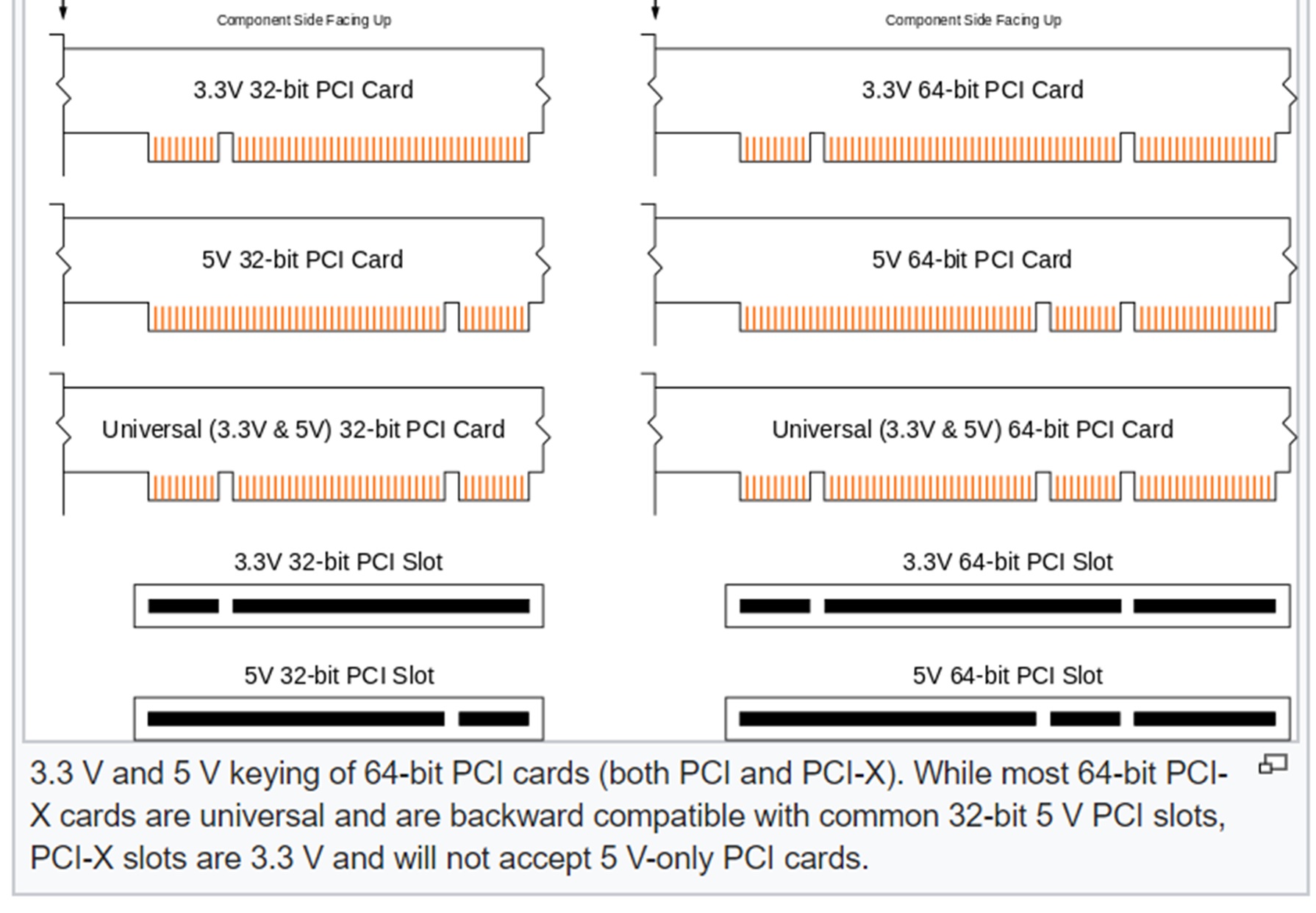

Interconexões e padrões históricosPCI-X continua sendo um barramento paralelo. PCI Express (PCIe) usa enlaces seriais e comutação; apesar do nome, não é apenas um PCI-X com frequência maior.PCI / PCI-X, AGP e PCI Express: topologias diferentesDiagrama lógico; os blocos não representam formato, chaveamento ou pinagem dos conectores.PCI / PCI-XPonteRedeArmazenamentoOutra placaParalelocompartilhadoAGPChipsetControlador gráficoconexão dedicadaPCI EXPRESSComplexo raizou switch PCIeEndpoint AEndpoint BEnlaces seriais ponto a ponto, com uma ou mais lanes.Fonte: elaboração própria; conceitos de PCI-SIG (2006) e Stallings (2016).ARQUITETURA DE COMPUTADORES / CAPÍTULO 5 FIGURA 5.8
Figura 5.8 — Interconexões e padrões históricos. PCI-X continua sendo um barramento paralelo. PCI Express (PCIe) usa enlaces seriais e comutação; apesar do nome, não é apenas um PCI-X com frequência maior.Fonte: Elaboração própria; PCI-SIG [3, 4] e Stallings [1]. Redesenho conceitual de barramentopcix.jpg (substituída por comparação lógica) do material-base.

O PCI-X ampliou a família PCI paralela, com alterações de protocolo e mecanismos como transações divididas (split transactions). Já o PCI Express (PCIe) usa enlaces seriais ponto a ponto, organizados em uma ou mais lanes, e uma estrutura com encaminhamento de pacotes. Essa comparação ajuda a entender por que os conceitos de interconexão permanecem úteis, embora nem toda interface moderna tenha a forma de um barramento paralelo compartilhado. [1] [4]
